ODN-32-G-F

产品介绍

ODN-32-G-F是集光分路器和供电一体化设计的PoF光分路器，盒式设计占用空间小，可通过光电复合缆向终端设备同时提供数据传输和PoF远程供电功能，适用于企业园区室内接入网络中ONU/MDU、PON光AP和摄像头等终端设备取电难的场景。最大支持 32个 Hybrid SC 光电一体连接器接口，可连接多台终端设备。

技术参数
应用方案

产品特点

1U机架设计，1路输入32路输出

光分路器+供电

远距离给终端设备供电

可拔插即插即用，维护简单方便

可二级分光

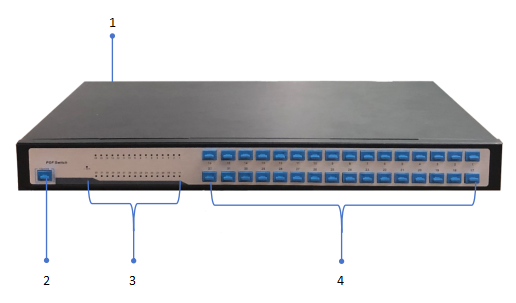

接口说明

序号	名称	说明
1	电源口	连接 220V 交流电源输入
2	输入1	光纤信号输入，用于连接来自 OLT 的光纤
3	LED	光纤信号输入输出指示
4	光电PoF接口1~32	Hybrid SC 输出接口，用于连接光电复合缆，传输数据的同时进行供电

连接方式

ODN-32-G-F光电复合一体分光器内置供电电源及一个 1:32分光器，连接 Input1接口，2:4 分光后，从 PoF1-PoF32 接口输出通过光电复合缆向终端设备同时提供数据传输和远程供电功能。

技术参数

描述	单位	数值
接口		SC/PC
插入损耗	dB	0.4
反射损耗	dB	0.4
输入电压范围	V	110V~260
输出总功率	W	200
距离	M	≤800m
工作环境		工作温度: 0~ +55°C 工作湿度: 5~90% (无冷凝)
储存环境		储存温度: -30 ~ +60°C 储存湿度: 5 ~ 90% (无冷凝)
尺寸	mm	293x 430x 44(L×W×H)
重量	kg	<1.5<>
