Products
ODN-4-G/ODN-4-2G/ODN-8-G/ODN-8-2G
产品介绍
PoF光分路器是集光分路器和供电一体化设计，实现通信网中光信号及电能的合理分配，以及远程供电的功能。产品适用于商务楼宇、学校、园区、家庭等多种FTTR组网的应用场景，部署方便，更好解决接入网络中设备引电困难和布线紊乱问题
产品特点
光分路器+供电
基于平面光波导技术
级连口可选（只输出光信号）
可拔插即插即用，维护简单方便
低插入损耗和偏振相关损耗
工作波长范围宽
多路稳定电压输出
多种电压/电流保护功能
工作温度范围广
高稳定性和可靠性

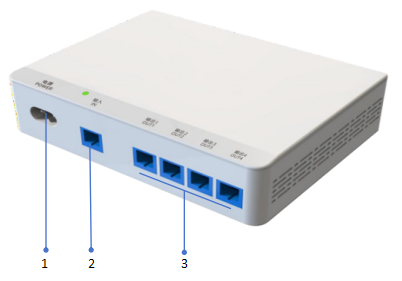

序号 | 名称 | 说明 |
1 | 电源口 | 连接 220V 交流电源输入 |
2 | 输入 | 光纤信号输入，用于连接来自 OLT 的光纤 |
3 | 光电PoF接口 | Hybrid SC 输出接口，用于连接光电复合缆，传输数据的同时进行供电 |

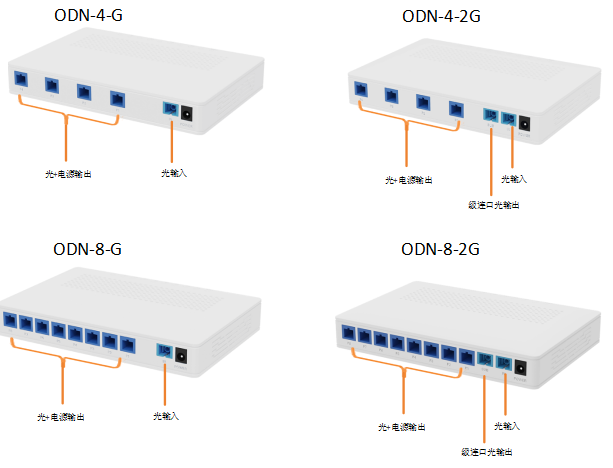

连接方式
PoF光电复合一体分光器内置供电电源及一个 分光器，输入口连接OLT，PON光信号与电源复合后经POF光分路器输出，输出口通过光电复合缆向终端设备同时提供数据传输和远程供电功能。
技术参数
类别 | 参数指标 | 1×4分路器 | 1×5分路器 | 1×8分路器 | 1×9分路器 |
光信号指标 | 输出口插入损耗(dB) | ≤7.8 | ≤15.6 | ≤10.9 | ≤16.5 |
级联口插入损耗（dB） | — | ≤1.8 | — | ≤2.3 | |
均匀性(dB) | ≤0.7 | ≤0.7 | ≤1.0 | ≤1.0 | |
偏振相关损耗(dB) | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | |
回波损耗(dB) | ≥50 | ||||
方向性(dB) | ≥55 | ||||
工作波长范围(nm) | 1260～1650 | ||||
接口类型 | SC/APC(I/II通用型) | ||||
供电指标 | 额定输入电压 | 100～240VAC | 56VDC | ||
输入允许波动范围 | 90～264VAC | 44～57VDC | |||
输出路数 | 4 | 8 | |||
额定输出电压 | 56VDC | ||||
输出电压范围 | 44～57VDC | ||||
额定输出电流 | 0.25A | ||||
环境指标 | 工作温度 | -20～+45℃ | |||
储存温度 | -20～+55℃ | ||||
外观 | 尺寸 | 148mm×115mm×36mm | 190mm×115mm×34mm | ||
